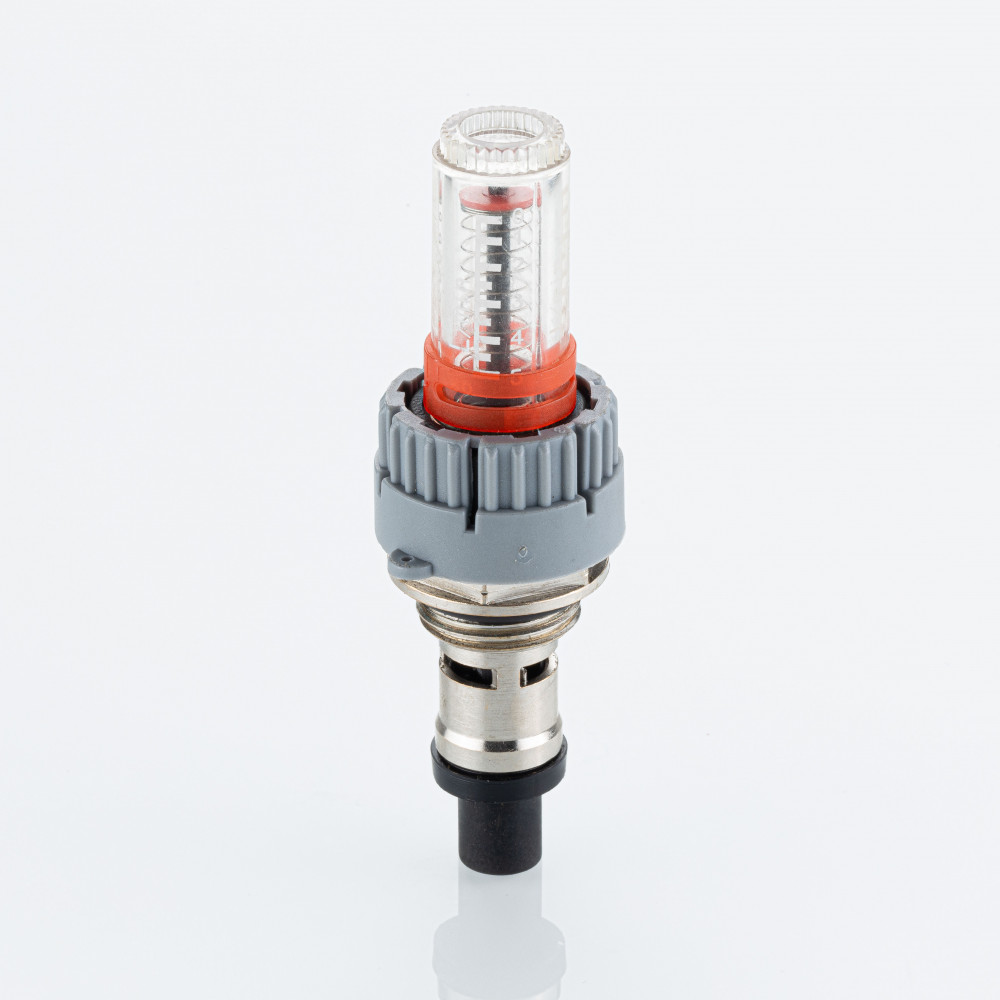

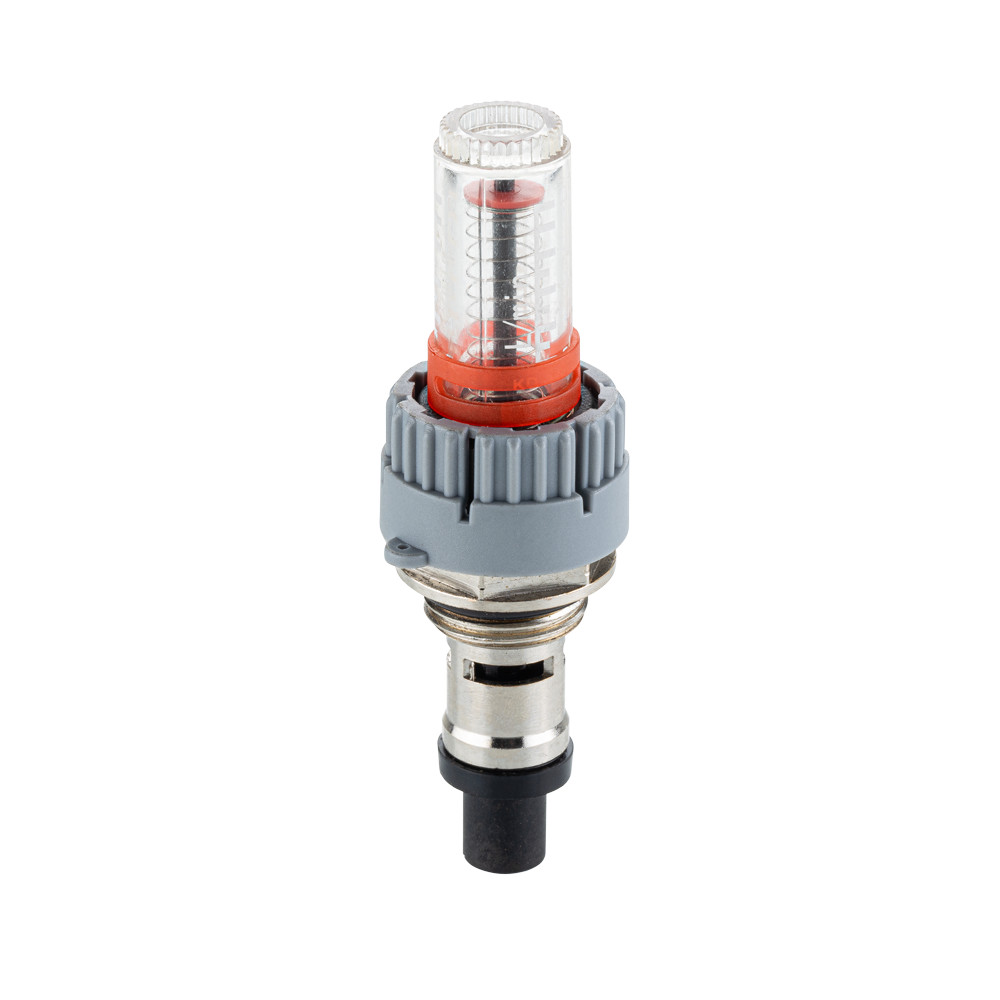

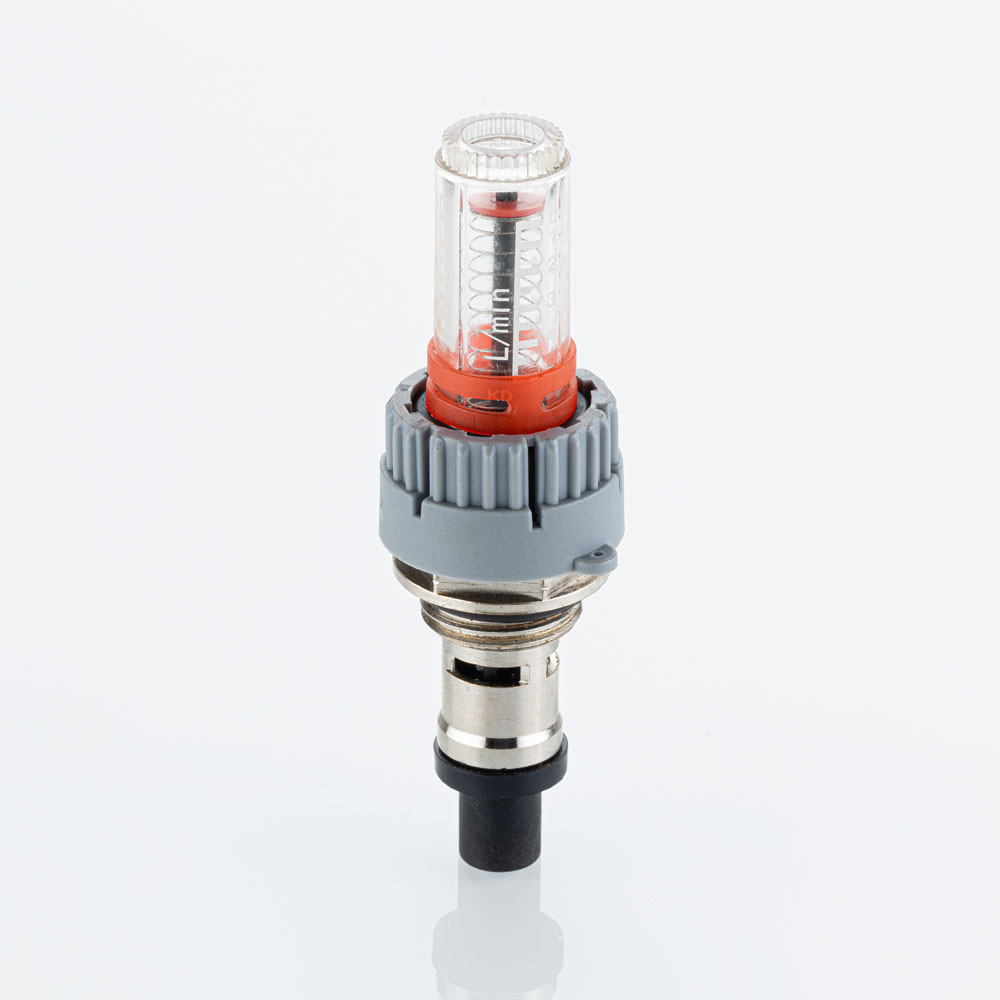

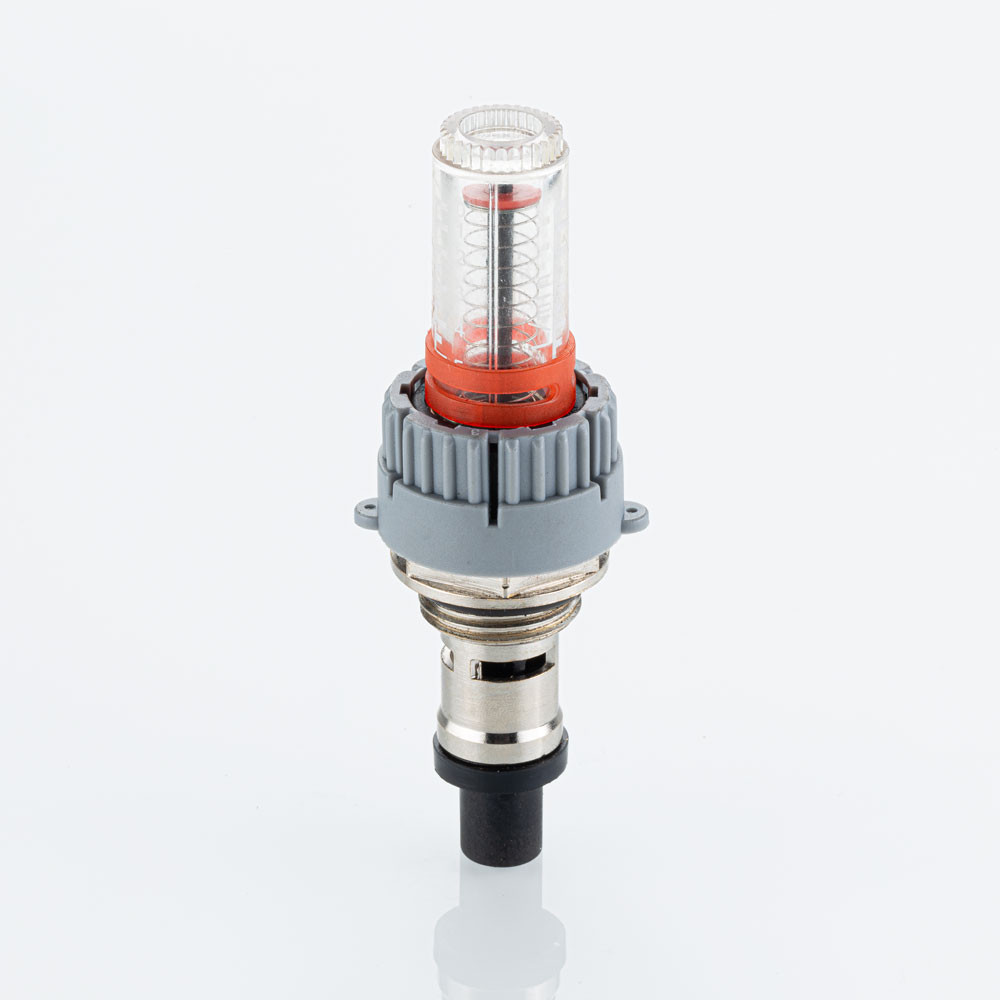

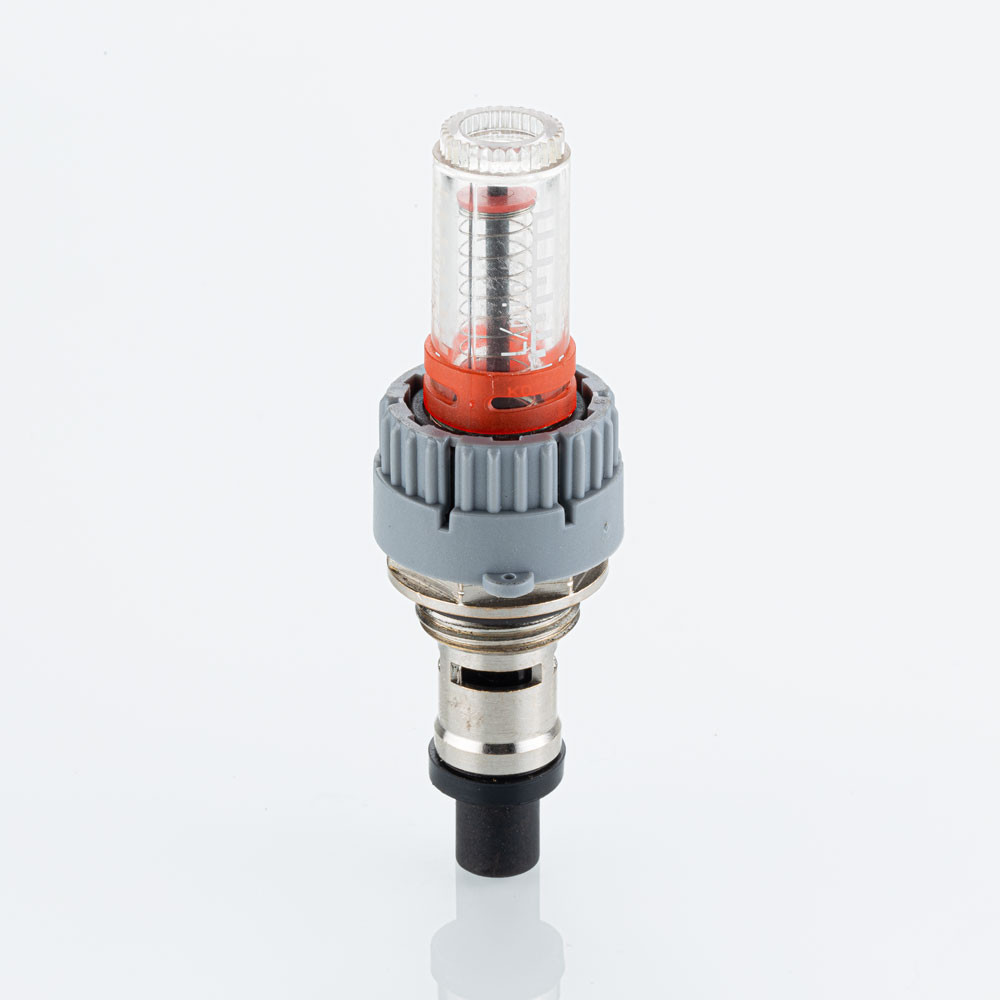

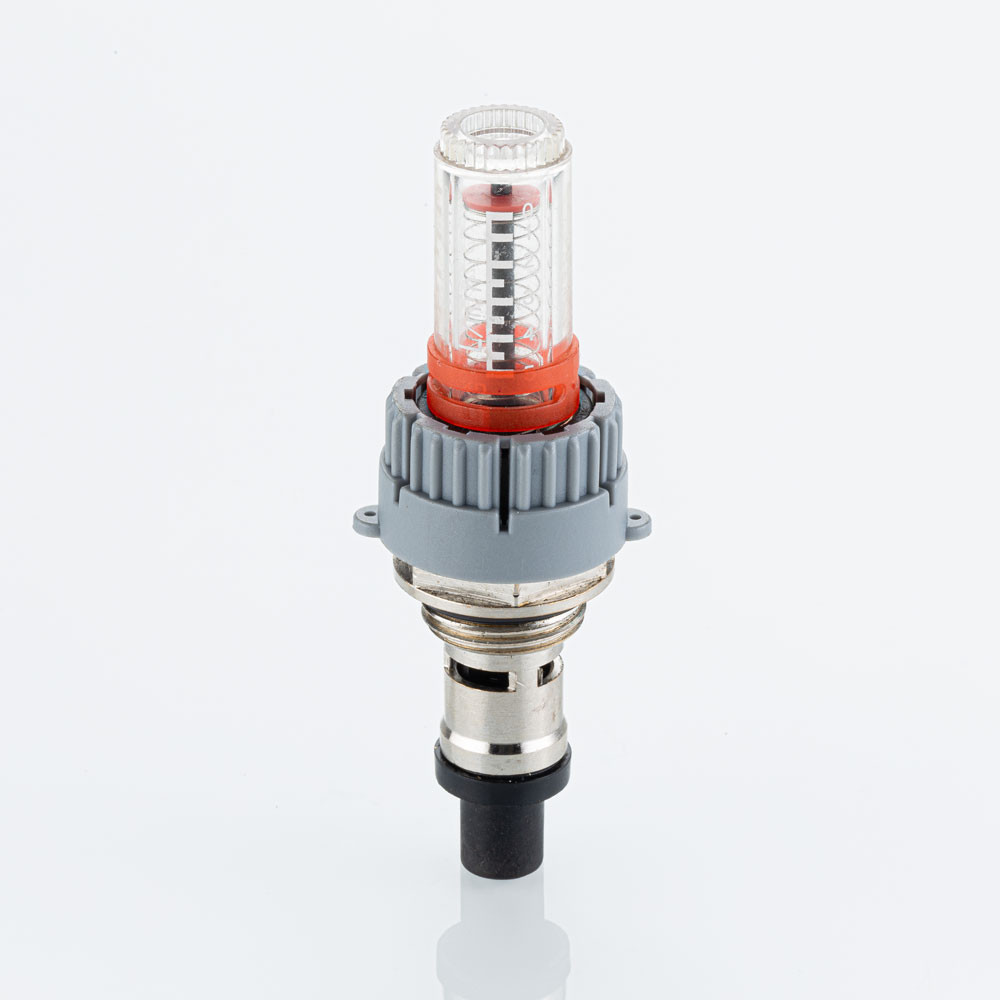

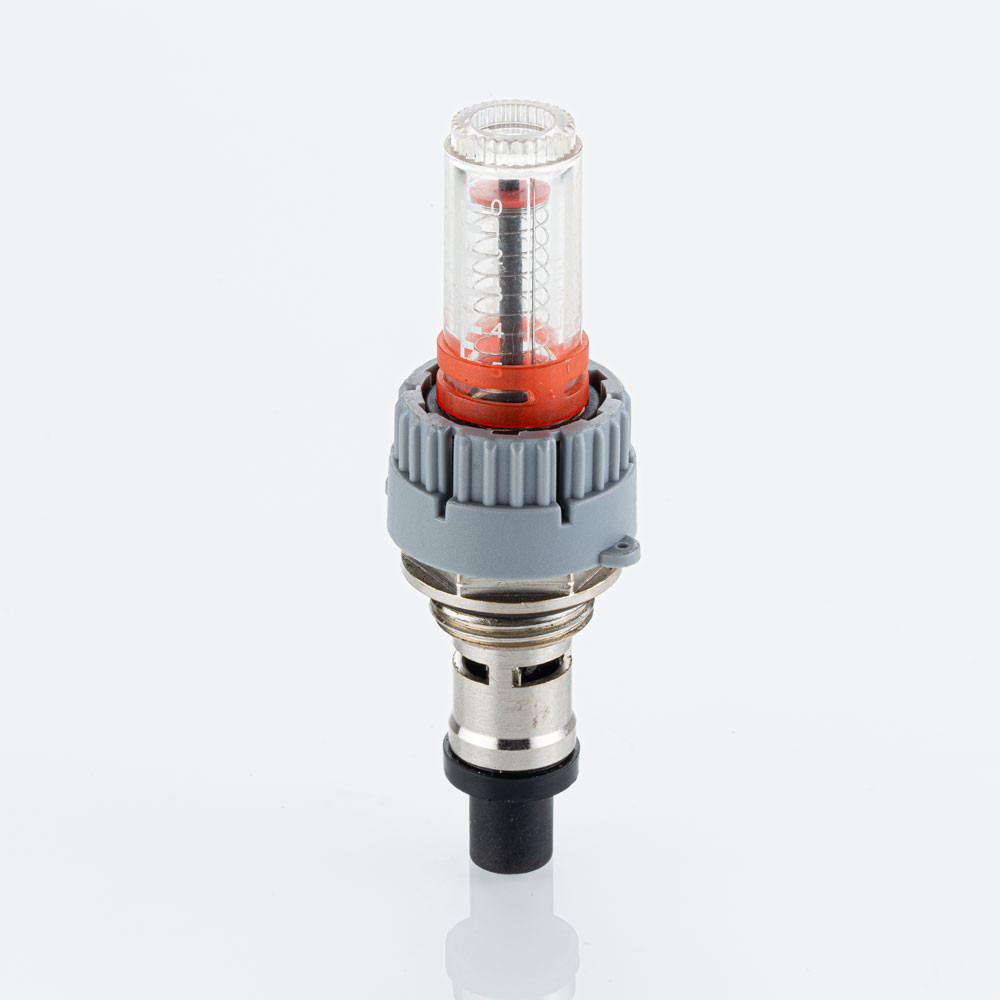

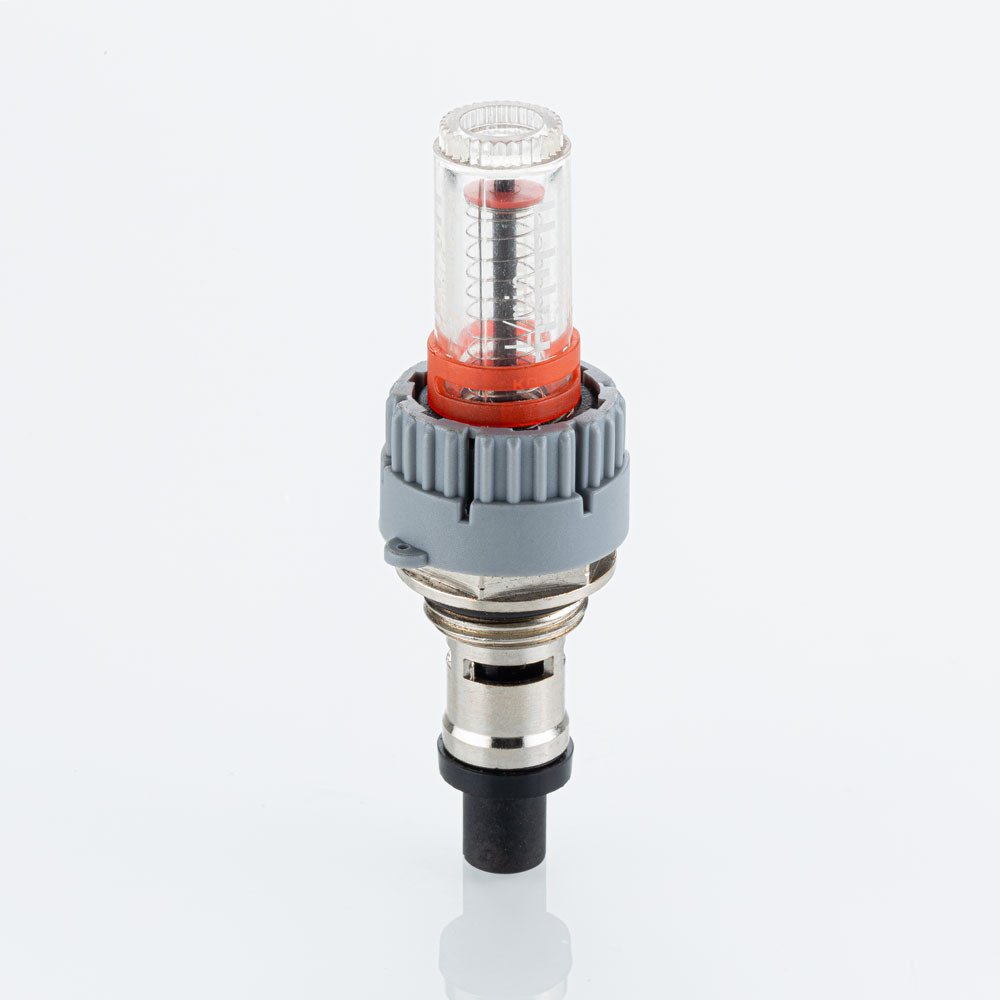

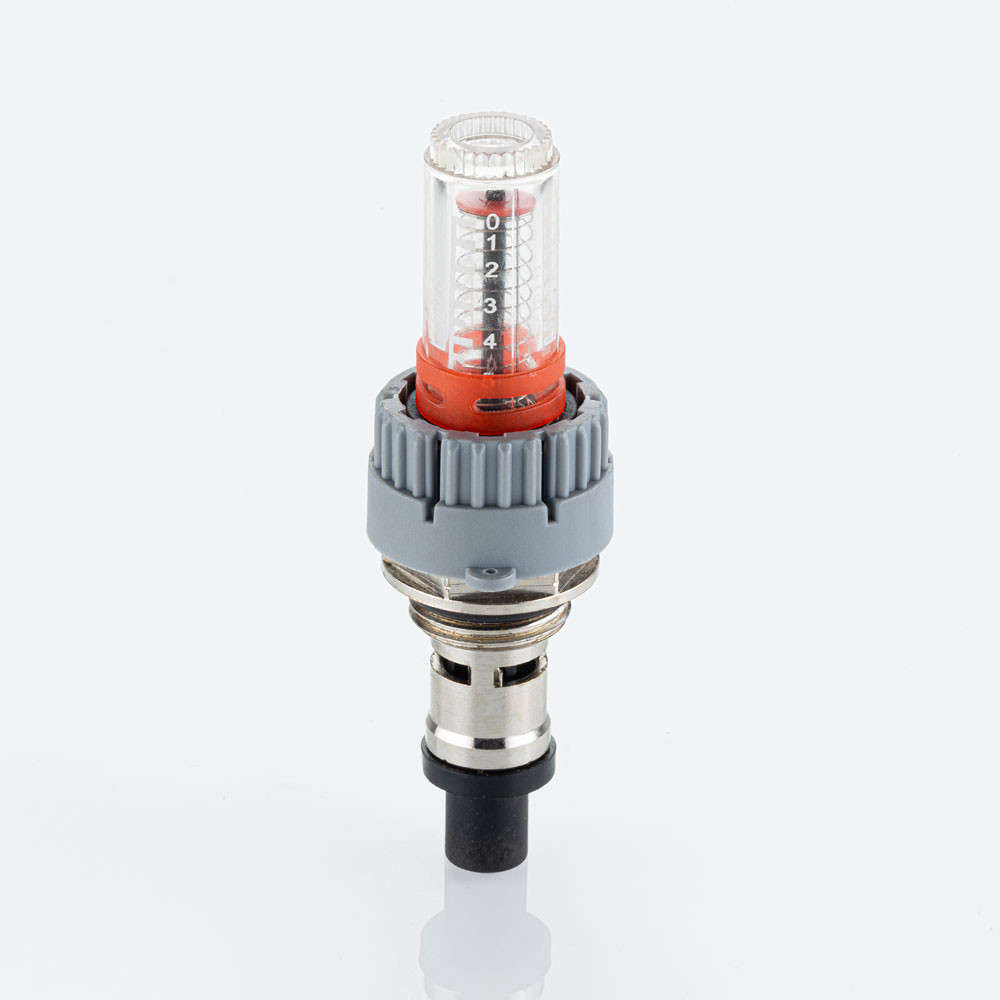

Настроечный клапан с расходомером встраиваемый для VTc.579 0,5–5,0 л/мин, VT.AC674.Z.0
(VT.AC674.Z)Настроечный клапан с расходомером (ротаметром) для коллекторных блоков VTc.579. Предназначен для индикации и регулировки расхода теплоносителя в присоединенных контурах напольного или радиаторного отопления при наладке (гидравлической балансировке) системы. Шкала прозрачной колбы отградуирована в диапазоне расхода от 0,5 до 5,0 л/мин. Текущее значение расхода определяется по положению индикаторной шайбы. Расходомер можно разобрать и прочистить при загрязнении. Таблица совместимости коллекторных блоков и комплектующих VTc.596 VTc.594 VTc.586 VTc.588 VTc.589 VTc.582VTc.584 VTc.579 Расходомер коллекторный VT.AC674 + - +- - - - Расходомер коллекторный VT.AC674.V.0 - - - - + - - Настроечный клапан VT.VDC31.N.0 -+ -+ - - - Запорный клапан VT.VTC30.N.0 + + + + + - - Ниппель переходной VTr.580.NE.040E +1 + +1 + +1 - - Ниппель VTr.580.NEI.040E +2 - +2 - - - - Запорный клапан VT.VTC30.NZ.0 +3 +3 +3 +3 +3 - + Расходомер VT.AC674.Z.0 +4 +4 +4 +4 +4 - + Ниппель подающего коллектора VTr.580.NEZS.040E +5 +5 +5 +5 +5 - + Ниппель обратного коллектора VTr.580.NEZR.040E+6 +6+6+6 +6 - + Ручка запорного клапана VT.CAP.579Z.0 + + + + + + + 1подходит только для обратного коллектора 2подходит только для подающего коллектора 3подходит совместно с ниппелем обратного коллектора VTr.580.NEZR.040E 4подходит совместно с ниппелем подающего коллектора VTr.580.NEZS.040E 5подходит совместно с расходомером VT.AC674.Z.0 6подходит совместно с запорным клапаном VT.VTC30.NZ.0
