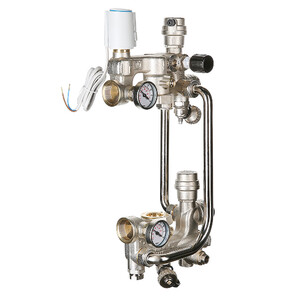

Насосно-смесительный узел для теплого пола VT.COMBI.S, 180 мм (C), VT.COMBI.S.180C
(VT.COMBI.S)В насосно-смесительном узле для водяного теплого пола VALTEC COMBI.S.180.M приготовление теплоносителя с температурой, пониженной относительно температуры прямой линии первичного контура, происходит за счет подмеса жидкости из обратной линии вторичного контура. Регулирование осуществляется двухходовым клапаном, установленным на подающей линии первичного контура и оснащенным электротермическим сервоприводом VT.TE3041.0.024 (модель узла VT.COMBI.S.180M) или VT.TE3043.0.24 (VT.COMBI.S.180C). Данная комплектация рассчитана на совместную работу с универсальными контроллерами для смесительных узлов VT.K400 или VT.K500. Управление приводом осуществляется по ШИМ (широтно-импульсная модуляция) сигналу от контроллеров VT.K400 или VT.K500. ШИМ-сигнал позволяет обеспечить плавное пропорциональное ПИД-регулирование, при этом стоимость двухпозиционного привода гораздо ниже стоимости привода с аналоговым управлением. Другие основные элементы узла: балансировочный клапан вторичного контура (задает соотношение количества теплоносителя, поступающего из обратной линии вторичного контура и подающей линии первичного контура); балансировочный клапан первичного контура (позволяет произвести гидравлическую увязку узла с остальными элементами системы отопления); байпас с регулируемым перепускным клапаном; встроенные шаровые краны для перекрытия циркуляционного насоса; автоматические воздухоотводчики; сдвоенные ниппели для присоединения к коллекторной группе; два погружных термометра (температуру теплоносителя, поступающего в теплый пол, показывает дисплей контроллера); дренажная арматура. Технические характеристики Значение Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/4, кВт 15 Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/6, кВт 20 Межосевое расстояние выходов, мм 200 Монтажная длина насоса, мм 180 Температура рабочей среды, °С 90 Рабочее давление, бар 10 Управляющее напряжение сервопривода, °С 10 Присоединительный размер G 1" Средний полный срок службы, лет 15 Для корректного подбора, монтажа и настройки оборудования предлагаем ознакомиться с видео, подготовленными службой технической поддержки VALTEC: Конструктивные отличия насосно-смесительных узлов VALTEC Настройка насосно-смесительного узла VT.COMBI Настройка балансировочно-запорного клапана насосно-смесительных узлов VT.COMBI и VT.VALMIX Подключение насосно-смесительных узлов VALTEC справа от коллекторного блока VT.COMBI: ручное и погодозависимое регулирование
