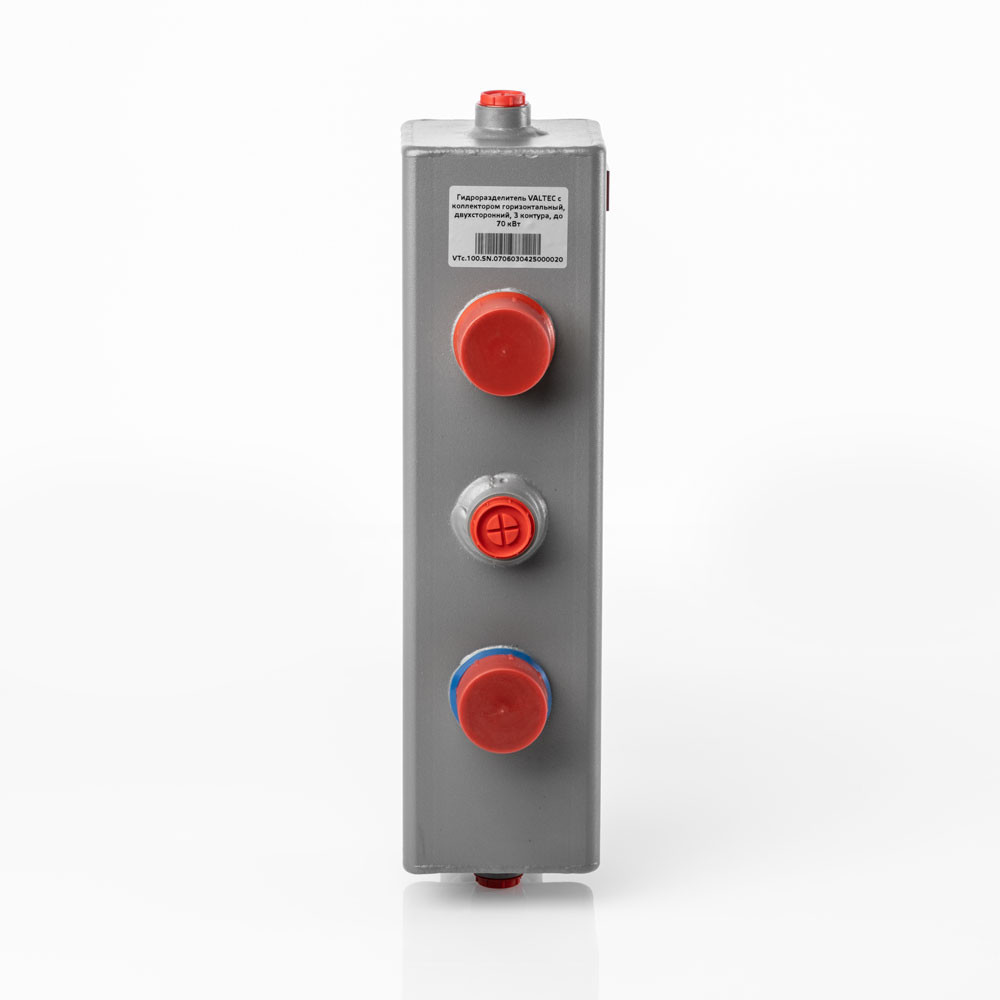

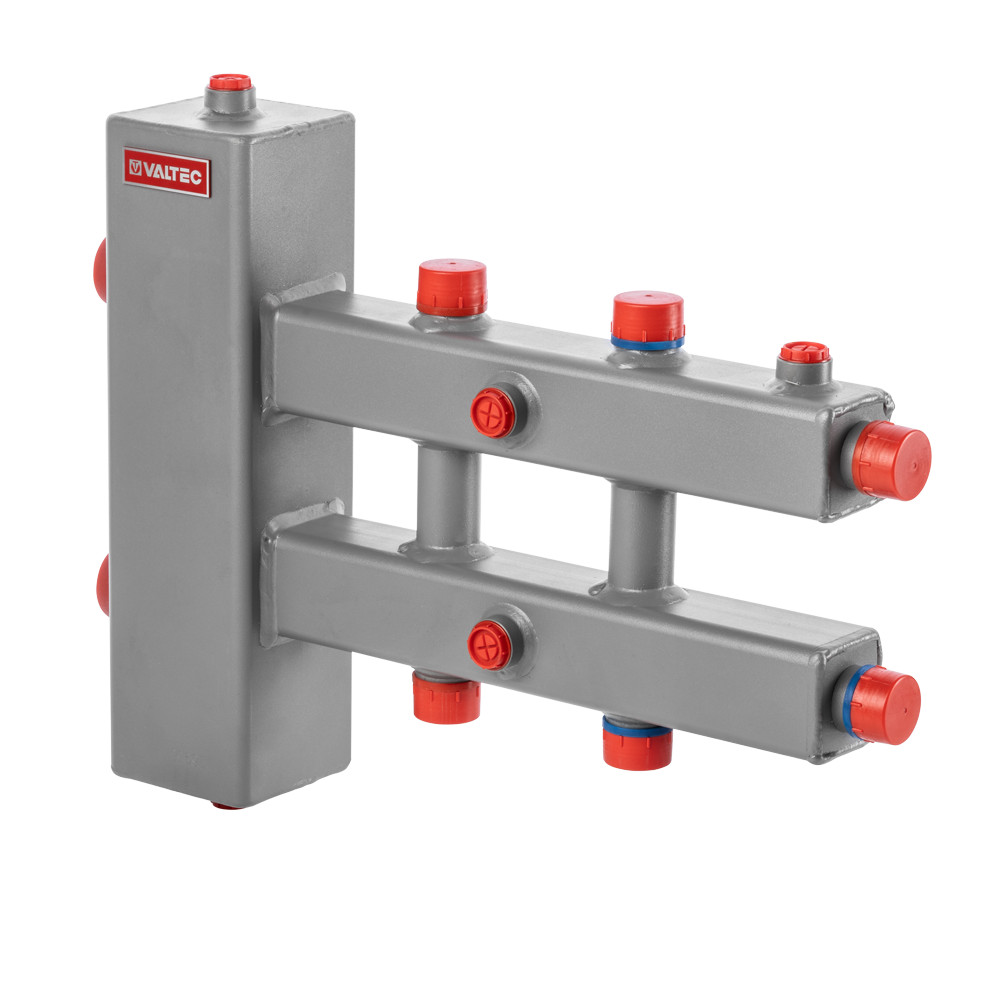

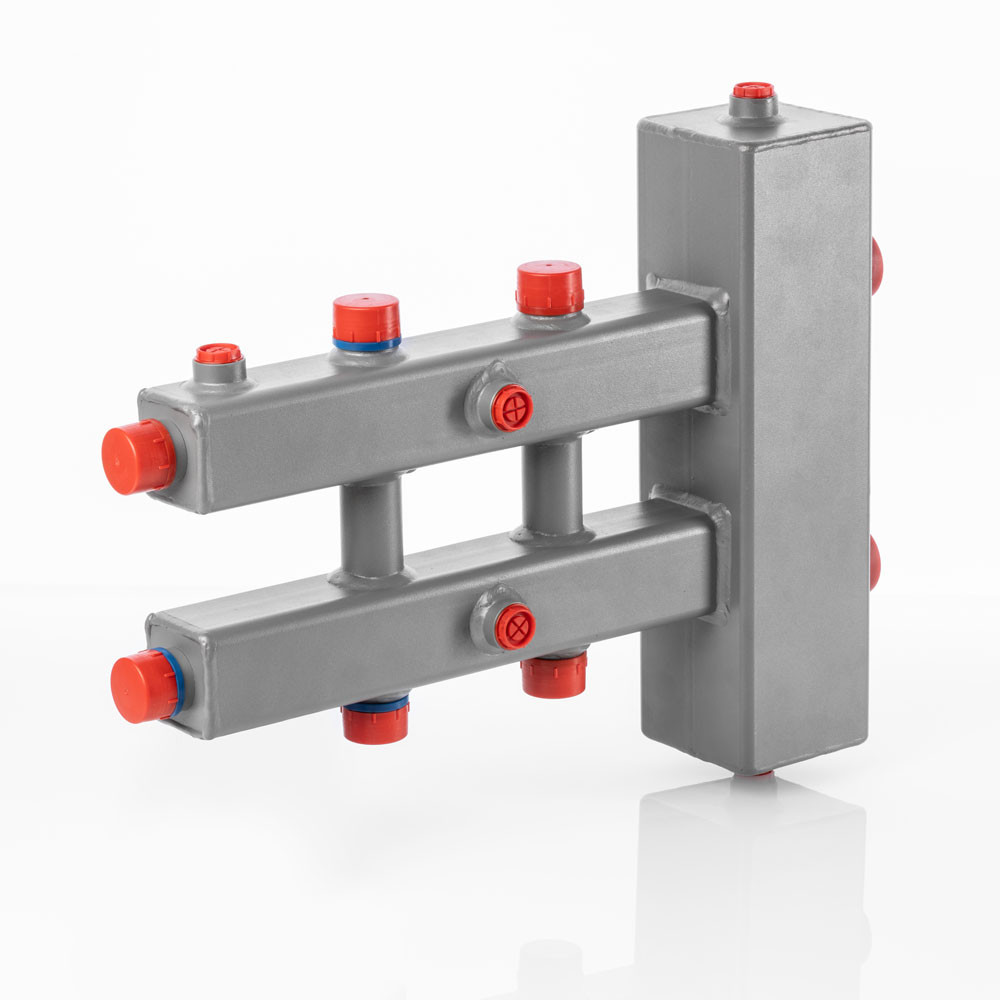

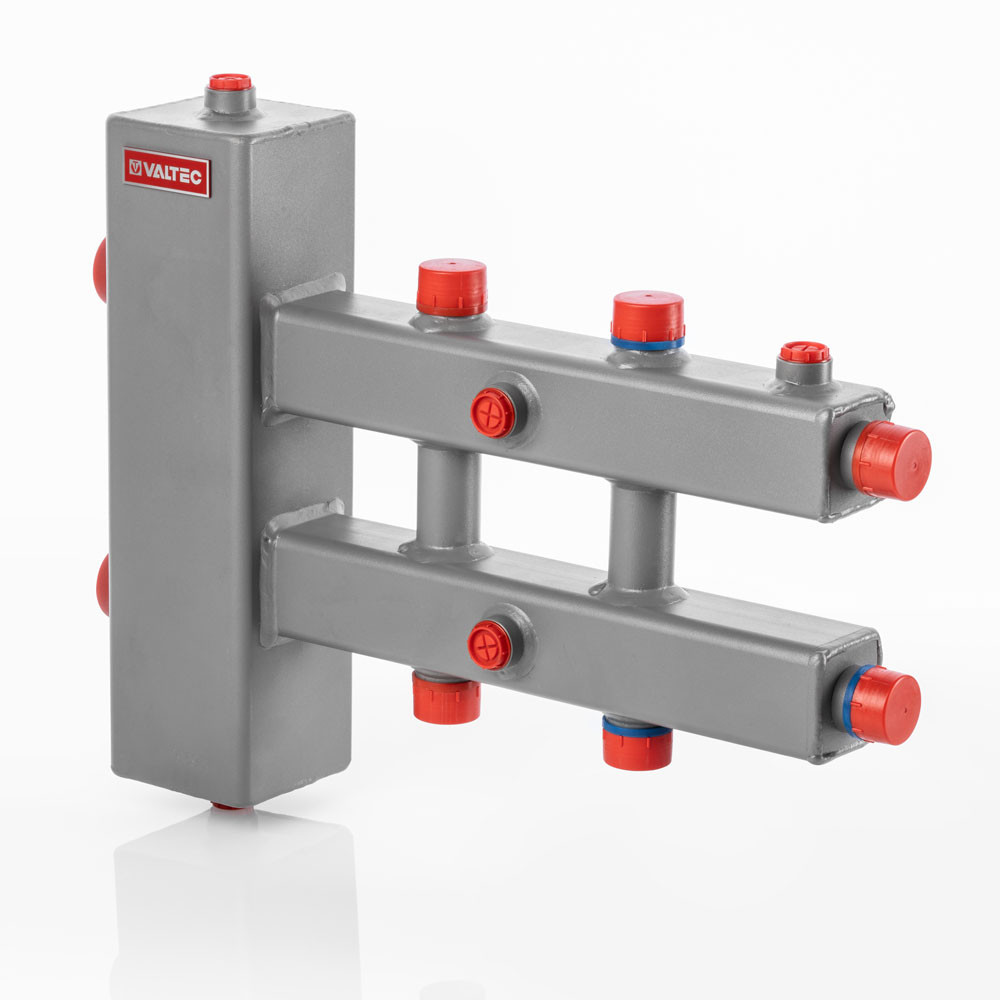

Гидроразделитель с коллектором горизонтальный 3 контура, до 70 кВт, VTc.100.SN.070603

(VTc.100.SN)Гидроразделитель с коллектором предназначен для разделения и гидравлической увязки между собой контуров источника и потребителей тепла. Гидроразделитель и коллекторы выполнены из черной стали, имеют прямоугольное сечение. В конструкции предусмотрены патрубки для подключения термоманометров, дренажных кранов и воздухоотводчиков, а также штуцеры с внутренней резьбой 3/4" для установки магнитоуловителя. Для более качественного отделения шлама и воздуха из теплоносителя в гидроразделителе предусмотрен фильтр-сепаратор. Гидроразделитель рассчитан на применение в системах с максимальной подключаемой тепловой мощностью 70 кВт, максимальной температурой теплоносителя 110 °C, рабочим давлением до 6 бар. Диаметр патрубков котлового контура – 1 1/4", отопительных контуров – 1", для подключения измерительных приборов и дренажных кранов – 1/2". Серия VTc.100.SN включает в себя горизонтальные гидроразделители с возможностью подключения трех и пяти контуров.
